Кассеты автоматической реактивной компенсации высокого давления серии RNZB подходят для трехфазных распределительных линий переменного тока, таких как 6 кВ и 10 кВ.35 кВ, что повышает коэффициент мощности и уменьшает потери линии. Улучшение качества электроэнергии и повышение эффективности использования оборудования снабжения и распределения.

Этот продукт может быть установлен пользователем в соответствии с потребностями линии, для достижения автоматического сброса параллельного конденсатора, но также имеет короткое замыкание, чрезмерный ток, перенапряжение, пониженное напряжение и другие защитные функции, используемые вакуумные контакторы, с выключением без отскока, переключением без повторного сгорания, длительным сроком службы и другими специальными точками; высоковольтный параллельный конденсатор с внутренней и внешней плавкой и разрядным сопротивлением; Автоматический контроллер реактивной компенсации обладает сильной антиинтерференционной способностью и надежной производительностью.

Характеристики продукта:

Настройка контроллера RNZ - 1 для управления системой мощности и системным напряжением в заданном диапазоне путем автоматического отслеживания конденсатора сброса и управления основным переменным напряжением.

Может быть реализовано отображение основного переменного низкого напряжения бокового напряжения, тока, коэффициента мощности, реактивной мощности, состояния сброса конденсатора и информации о защите сигнализации.

Имеет высокое напряжение, низкое напряжение, обрыв PT, неисправность механизма, основной переменный переток и другие функции защиты сигнализации.

С высокоскоростным интерфейсом передачи данных RS - 485 или RS - 232, в сочетании с интегрированной системой автоматизации подстанции, может быть реализована функция дистанционного письма, телеметрии и дистанционного управления.

Может быть гибко сгруппирована в соответствии с общей компенсационной мощностью, автоматическое циклическое впрыскивание, первое впрыскивание, чтобы гарантировать, что каждая группа конденсаторов используется в любое время, и одна и та же группа конденсаторов снова вводится в эксплуатацию меньше времени разряда.

Устройство защиты микромашины распределительного конденсатора может реализовать функцию защиты от перенапряжения второй части и напряжения нулевой последовательности. При возникновении неисправности в одной группе они могут быть автоматически удалены и заблокированы без ущерба для нормального сброса других конденсаторов.

Настройка реакторов с различными коэффициентами для ограничения потока включения и подавления высоких гармоник.

Технические показатели:

● Номинальное напряжение системы: 6 кВ, 10 кВ, 35 кВ;

● Номинальная частота: 50 - 60 Гц;

● Коэффициент реактивности: 0,1 - 1%; 4,5 - 6%; 12 - 13%;

● Внутренний способ соединения: Y (звездное соединение).

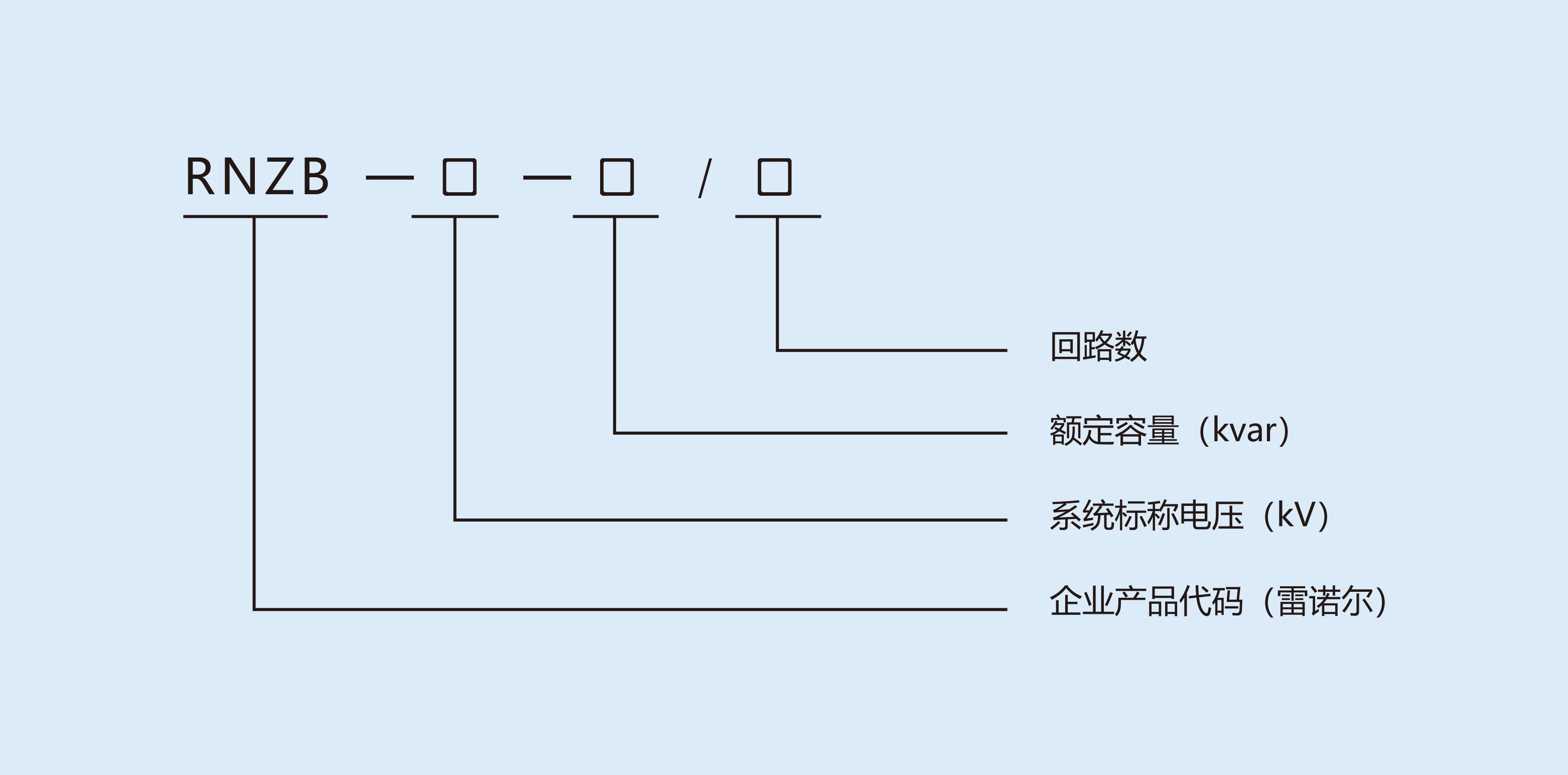

Описание типа продукции:

Условия применения

•  Относительная влажность: < 95%;

• Температура окружающей среды: - 25°C ~ + 45°C;

• Высота над уровнем моря: < 2000m;

• Условия окружающей среды: окружающая среда без коррозионных газов, без проводящей пыли, без наличия легковоспламеняющихся и взрывоопасных сред;

• Место установки: в доме или на открытом воздухе нет сильных вибраций и ударов, нет дождевой и снежной эрозии, наклон установки не превышает 5 градусов;

Примечание: При наличии особых условий использования окружающей среды, пожалуйста, проконсультируйтесь с нашей компанией при заказе.

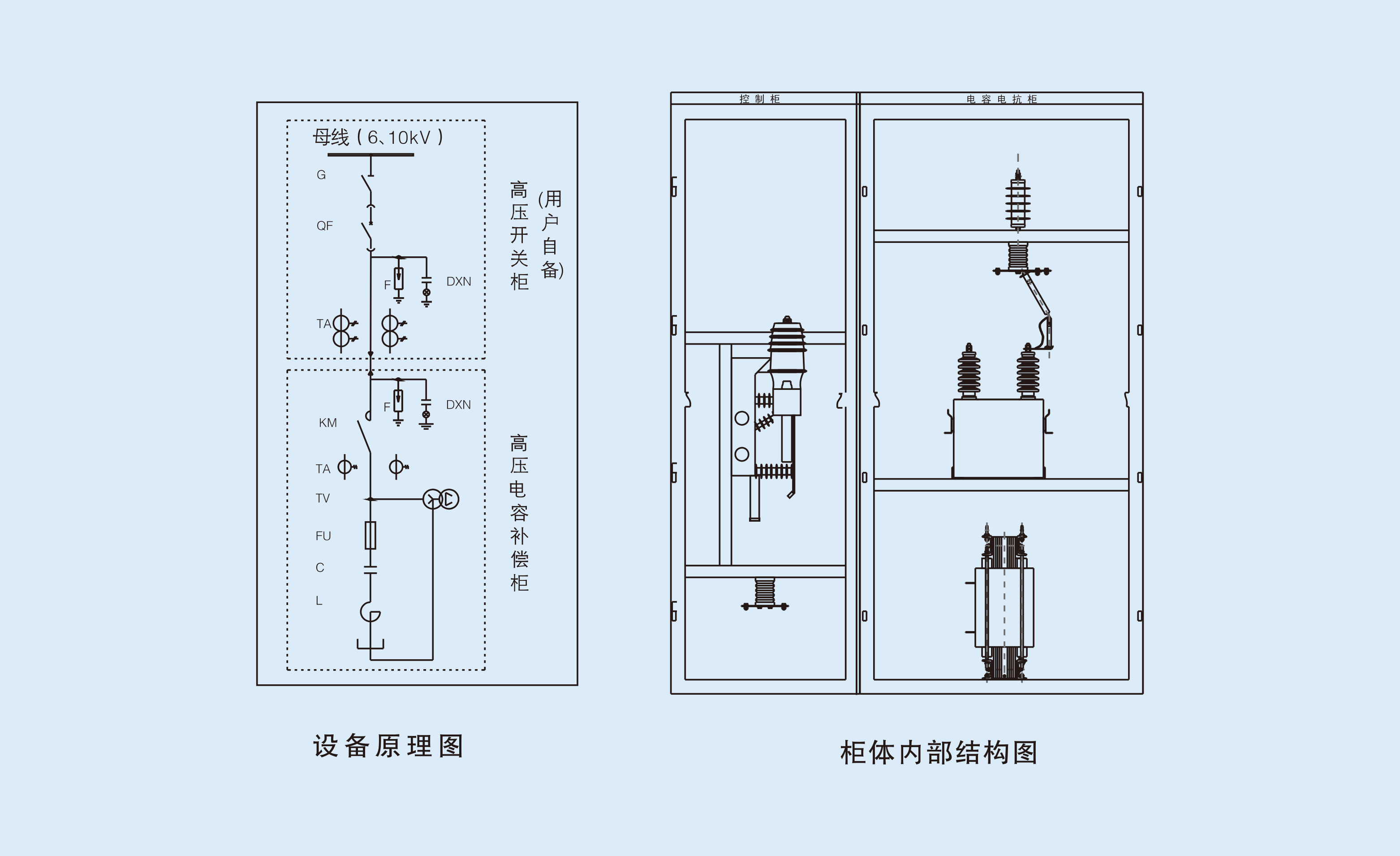

Принципиальная схема и таблица выбора

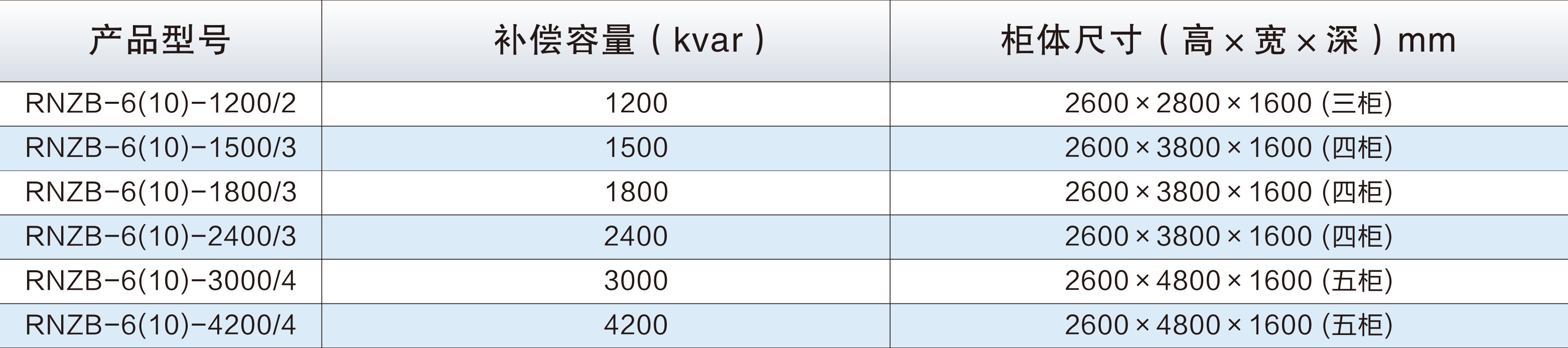

Таблица выбора оборудования

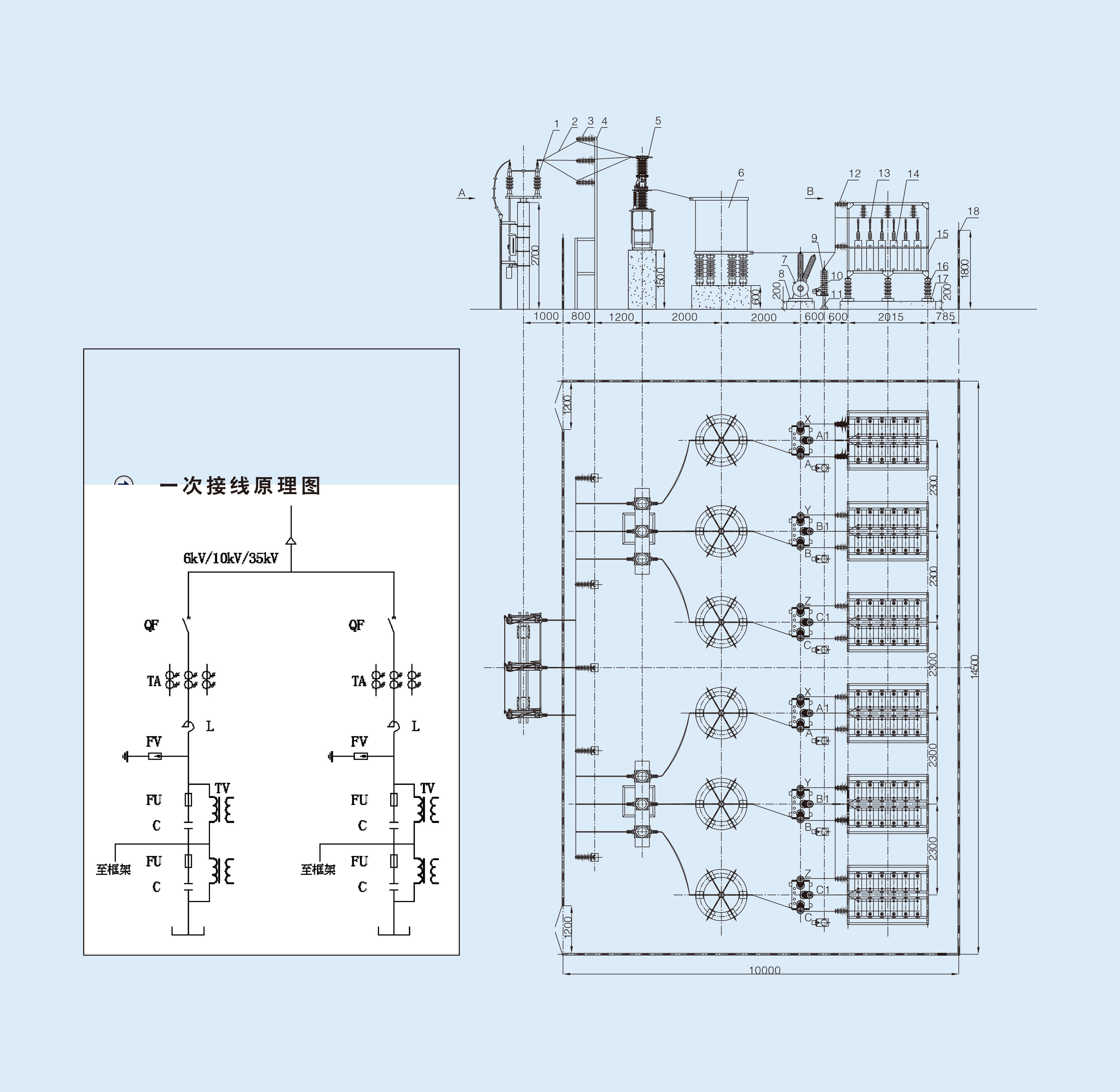

Рамочная схема установки
