Устройство динамической реактивной компенсации типа MSVC - RNZC в основном используется в энергосистеме 6 - 35 кВ, которая обеспечивает реактивную динамическую компенсацию, повышает коэффициент мощности, стабилизирует напряжение и в то же время фильтрует гармонику для улучшения качества электрической энергии в сети. Устройство подходит для установки в системе с частыми изменениями реактивной нагрузки, в настоящее время широко используется в угольной, электрифицированной железной дороге, стали, ветроэнергетике, дуговой печи, прокатном стане и других отраслях промышленности, с высокой надежностью, быстрой реакцией, непрерывной бесконечной регулируемой, небольшой площадью, без обслуживания и других характеристик, является энергосистемой, электрифицированными железными дорогами, металлургией, добычей полезных ископаемых, новой энергией и другими отраслями промышленности очень идеальное динамическое компенсационное оборудование. В качестве нового динамического реактивного компенсационного устройства высокого и низкого давления устройство обеспечивает совершенно новый выбор для большинства пользователей в Китае, чтобы улучшить коэффициент мощности, улучшить качество электроэнергии, улучшить уровень автоматической работы.

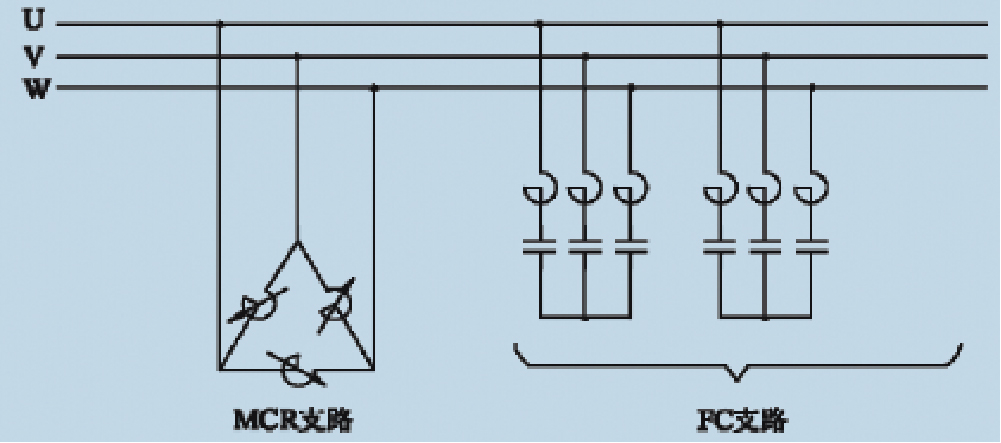

Устройства MSVC в основном состоят из FC - фильтров (или фиксированных) ветвей конденсаторов, магнитных реакторов MCR (включая корпус MCR и систему возбуждения), систем автоматического управления и защиты. FC - ветви используются для обеспечения емкостной реактивной мощности, необходимой системе, и в то же время могут быть спроектированы как многоканальные пассивные фильтры для достижения цели гармонического управления. Магнитный реактор MCR используется для балансировки избыточной емкостной реактивной мощности в системе из - за колебаний нагрузки и стабилизации колебаний напряжения, возникающих при ударе нагрузки. Система управления и защиты отвечает за предоставление инструкций по управлению реактивной компенсацией всей системы и обеспечение соответствующей защиты устройства.

Принцип работы:

Пробы реактивной мощности системы отбираются с помощью контроллера MCR, изменяя магнитную насыщенность сердечника путем автоматического управления углом прохода тиристора, обеспечивая непрерывную регулировку выходной емкости, внутреннюю статическую структуру, неподвижные компоненты, высокую надежность работы.

Характеристики продукта:

● Быстрое отслеживание реактивной регулировки, использование « магнитного клапана» управляемого насыщенного реактора (MCR), самовозбуждающегося возбуждения постоянного тока и режима работы предельного магнитного насыщения, так что гармоника значительно уменьшается, и имеет характеристики низких активных потерь, быстрой реакции.

● Использование технологии запуска фазового сдвига оптической изоляции, запуск фазового сдвига волоконно - оптической передачи улучшает уровень изоляции системы, повышает антиинтерференционную способность устройства и уменьшает объем оборудования.

● Элемент управления для низковольтных тиристоров, при работе не нужно выдерживать напряжение, большой ток, безопасно и надежно, тепло малое, естественное охлаждение может быть, нет необходимости в вспомогательном охлаждающем оборудовании.

●Способ установки гибкий, наружный, внутридомовая установка может быть. Занимает небольшую площадь, высокая надежность, освобождение от обслуживания, длительный срок службы.

● Использование многопроцессорной технологии параллельной обработки, высокая степень автоматизации, может реализовать MCR и FC ветви различных идеальных функций управления и защиты, переключатель онлайн - мониторинга, гармонического измерения и управления, а также может реализовать различные передачи данных и функции « четырех дистанций». Операция проста, пользователь взаимодействует дружелюбно и удобно.

Технические показатели：

● Номинальное напряжение системы: 6 кВ ~ 35 кВ

● Максимальная пропускная способность ответвления MCR: 20000kvar

● Диапазон регулирования MCR: 1% ~ 100%

● Максимальная пропускная способность ответвления FC: 60 000 kvar

● Время отклика: 80 ~ 300 мс

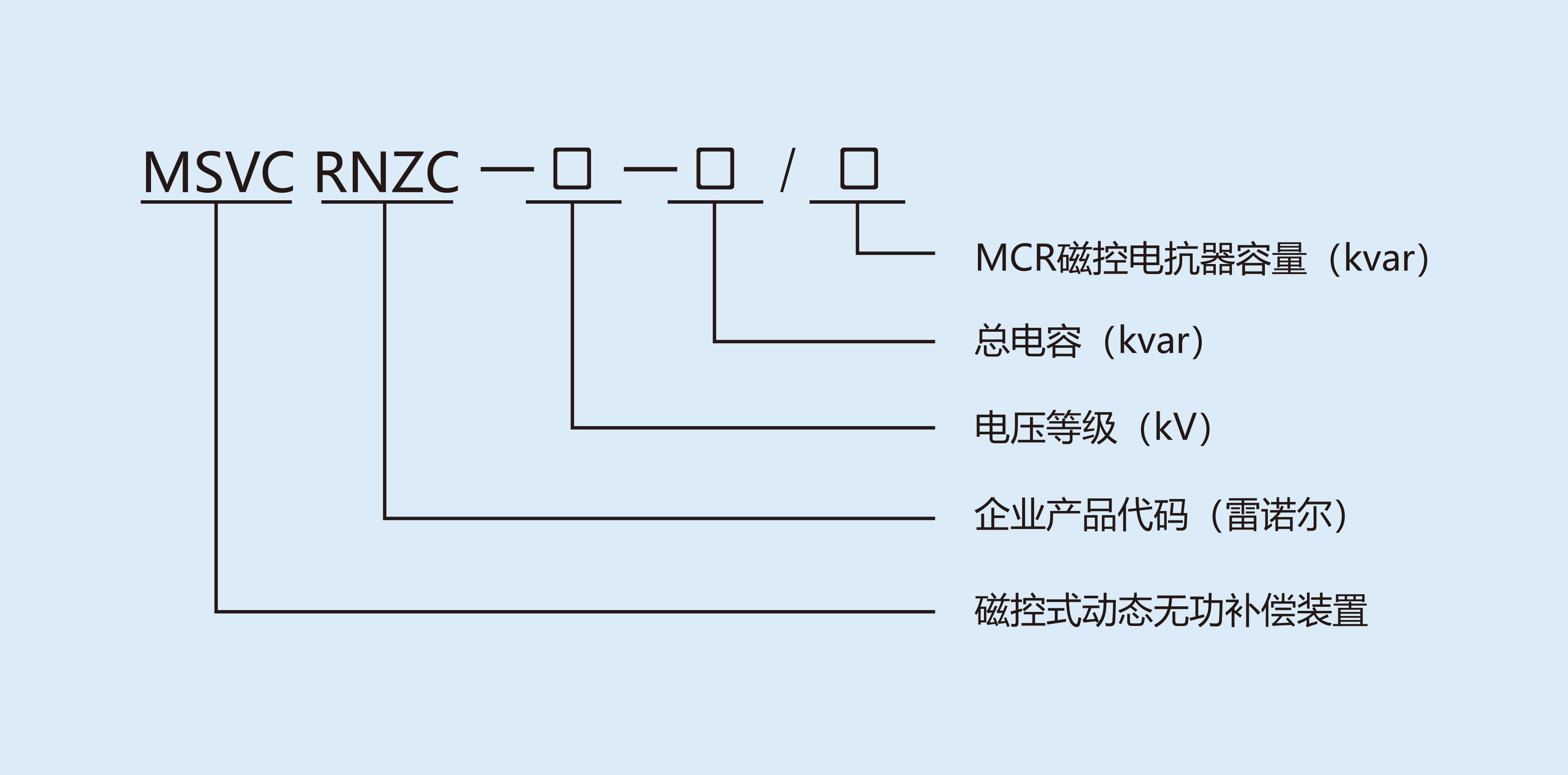

Описание типа продукции:

Условия применения:

● Место установки: в доме, снаружи;

● Высота волны: < 2000m;

● Температура окружающей среды: - 40°C ~ + 55°C;

● Относительная влажность: среднесуточное значение не превышает 95%, среднемесячное значение не превышает 90%;

● Место установки: отсутствие сильных механических колебаний, отсутствие вредных газов и паров, отсутствие электропроводности или взрывоопасной пыли;

● Устойчивость к загрязнению: коэффициент подъема внешней изоляции не менее 25 мм / кВ (по отношению к максимальному рабочему напряжению системы);

● Интенсивность землетрясения: не более 8 градусов;

●Скорость ветра: < 35 м / с.

Примечание: При наличии особых условий использования окружающей среды, пожалуйста, проконсультируйтесь с нашей компанией при заказе.

Схема установки

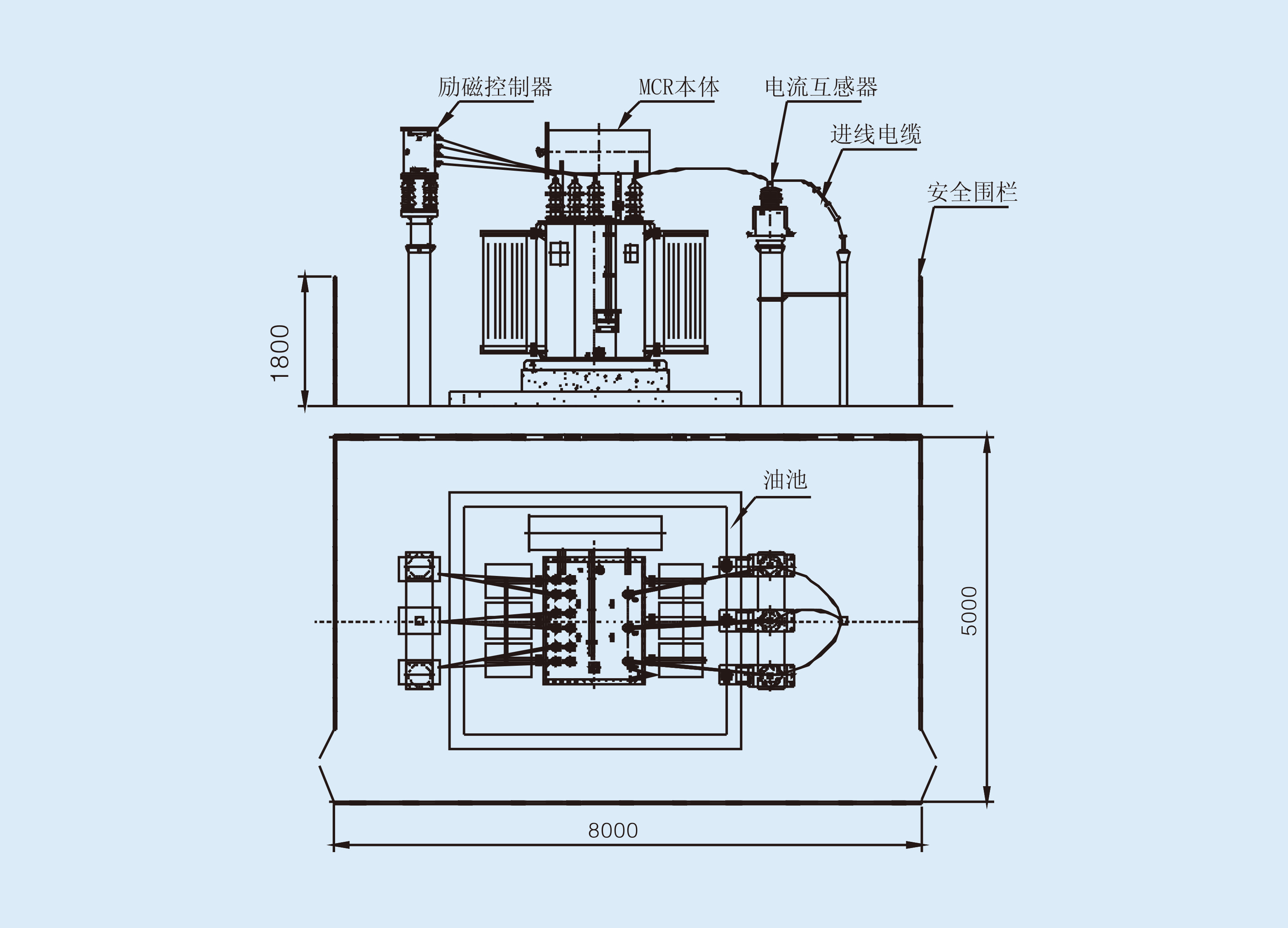

Настройка цепного динамического устройства управления электроэнергией 10кВ (без размера реактора)

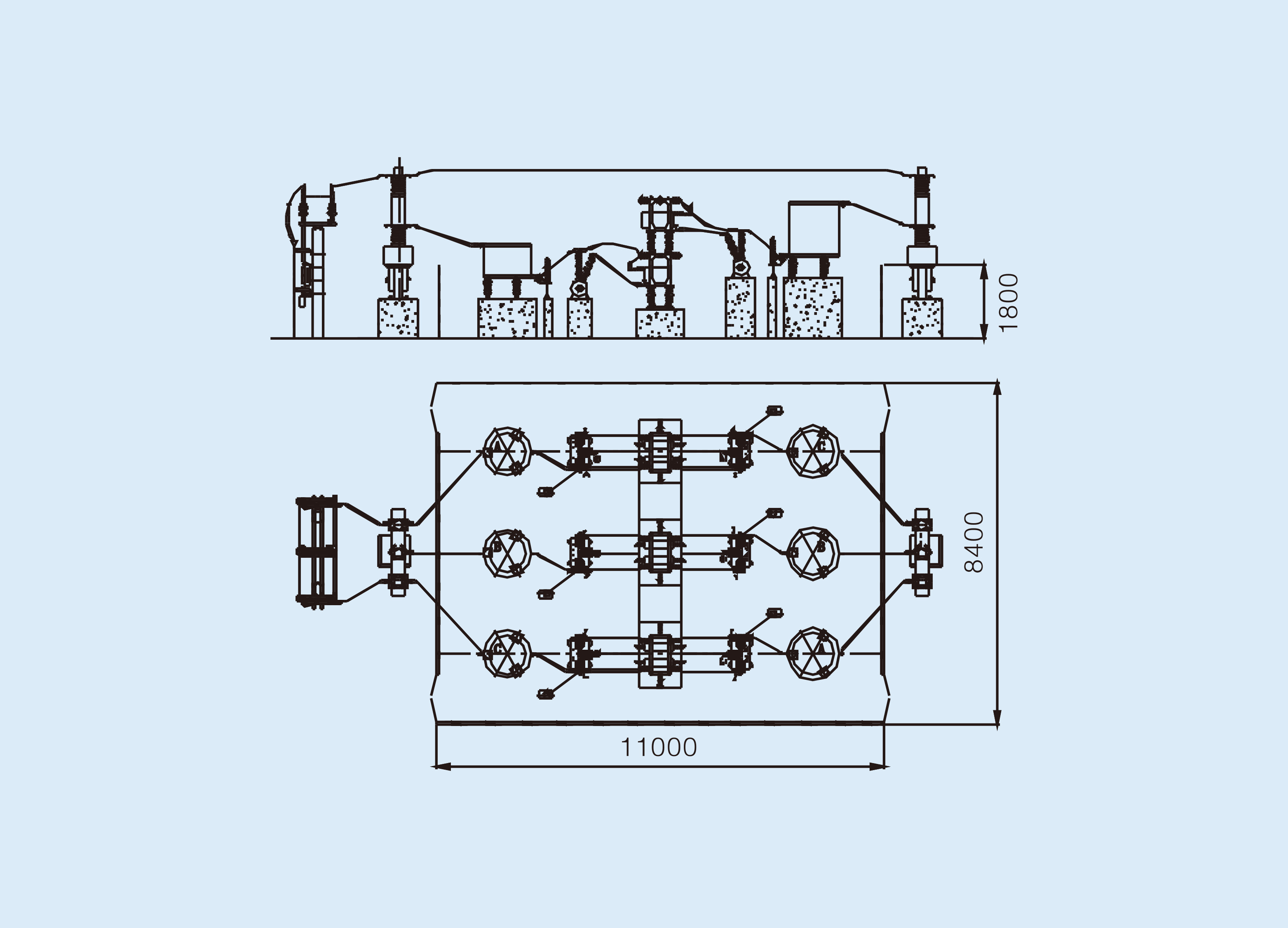

Диаграмма установки ответвления FC (например, ответвление фильтра MSVC35 - 3600 / 2700 наружного типа)
